轉盤式高壓手動噴砂機

轉盤式高壓手動噴砂機


詳細介紹:

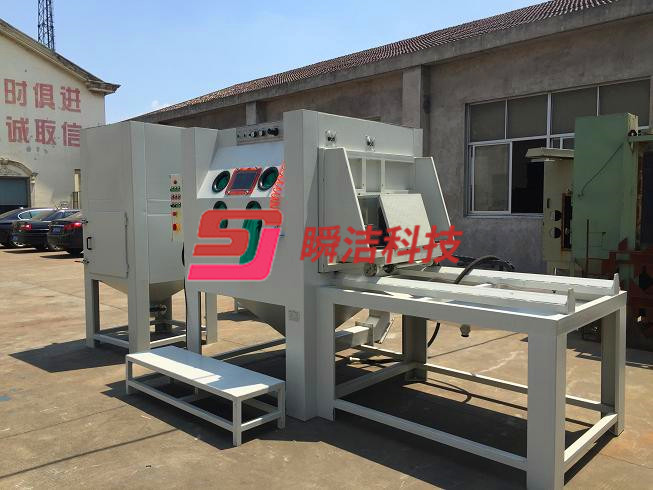

轉盤式高壓手動噴砂機



設備組成及各系統功能介紹:



 該設備由噴砂主機、臺車支架、移動臺車、自動轉盤、分離器、除塵箱、電控箱、電氣控制系統等組成。



主機



1)   主機噴砂室體由3mm熱軋鋼板焊接而成,外表面噴塑粉,內表面貼耐磨聚胺脂膠皮防護;噴砂室共布置1支高壓噴槍。工件在噴砂室完成噴砂加工后,吹槍清理干凈表面積砂,之后退出噴砂艙。



2)   主機外形尺寸:1500(L)x1500(W)x2100(H)mm;



3)   本機配置高壓噴槍1支,噴咀材質為碳化硼材料,鋁制槍體,噴咀通徑為Φ8mm。





臺車支架



主機左側設置臺車支架,臺車支架采用型鋼焊接制作,上鋪有輕型鋼軌,載重≤1-2T。



移動臺車



      移動臺車采用型鋼焊接,移動臺車由型鋼、軸承、驅動電機等組成,驅動電機功率:0.75kw.



自動轉盤



             在移動臺車上設置自動轉盤,自動轉盤由鋼棒、平板、軸承、三角皮帶、皮帶輪、驅動電機等組成,臺車可自動旋轉,轉盤直徑1000mm 驅動電機功率:0.75kw, 配變頻調速器。轉盤載重≤1-2T。

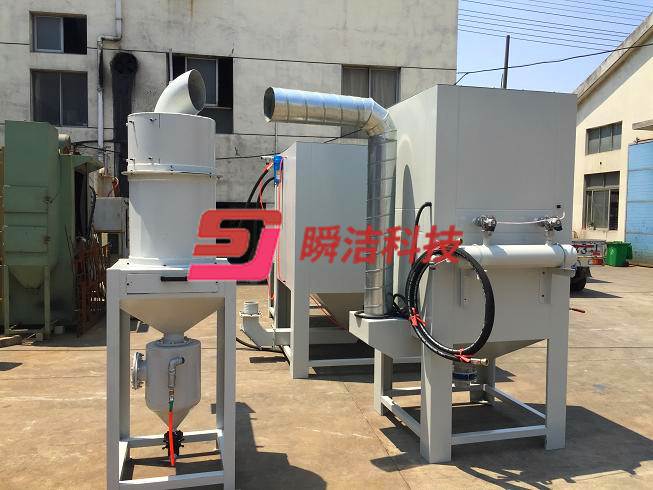

旋風分離器



本機的重要組成部分,置于工作艙頂部,能有效實現砂料的自動循環使用及自動分離除塵;機體采用6mm冷軋鋼板,內外表面噴漆。



除塵器



由濾芯、脈沖反吹機構、離心風機、集塵斗車等組成。配置1臺9濾芯除塵箱。箱體由3mm冷軋鋼板焊接而成,內外表面噴漆。



外形尺寸:1200(L)x1200(W)x2300(H)mm。(注:不含風機高度)



除塵風機:5.5Kw的高壓離心風機



電氣控制系統:



 電氣系統由PLC、觸摸屏、行程開關、換向開關、控制箱、電機、相應的電氣管路及控制組件等組成。



設備總功率:約7.8Kw  (不含空氣壓縮機功率) 電源380V/50HZ 三相五線制;



移動臺車驅動電機:       0.75kw    一臺



轉盤驅動電機:           0.75kw   一臺配變頻調速器



照明燈:                 7x36w=0.252kw



除塵風機:                 5.5kw,  一臺



空氣壓縮系統(用戶自配)



噴砂壓力按工藝要求可進行調整,壓力1~7bar不等,噴槍由調壓閥集中控制,并有壓力表顯示。噴砂壓力為0.6MPa時,總耗氣量約為2m3/min,故該設備所需空壓機需能輸出流量在2m3/min以上的干燥壓縮空氣
